内存介绍篇

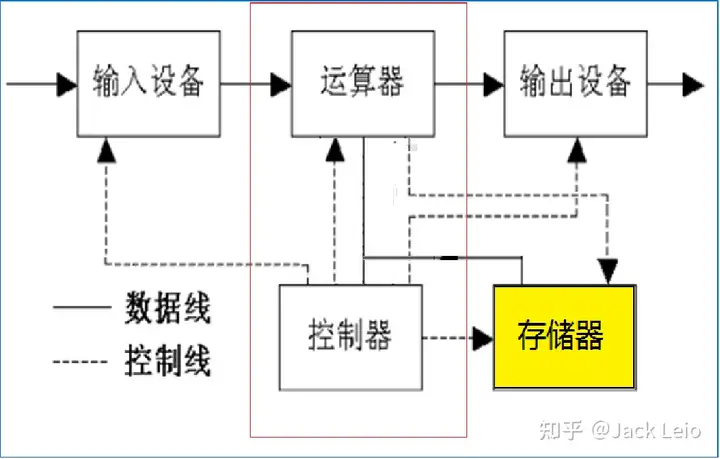

在服务器系统中，内存(Memory)也被称为内存储器，其作用是用于暂时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。

计算机中所有程序的运行都是在内存中进行的，因此内存的性能对计算机的影响非常大。

2.DRAM内存分类

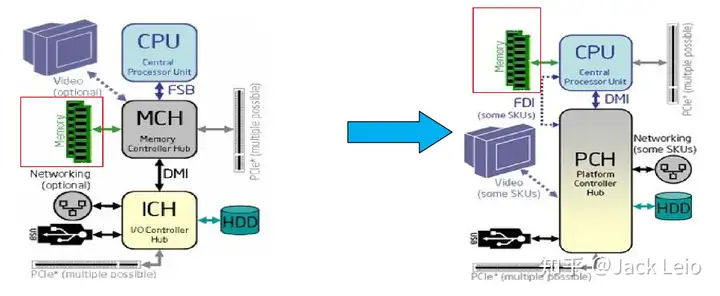

3.DRAM在系统中的位置

早期内存通过存储器总线和北桥（MCH）相连，北桥通过前段总线与CPU通信。

从Intel Nehalem起，北桥被集成到CPU内部后，内存直接通过存储器总线和CPU相连。 AMD采用 Socket FM1及 Intel 采用 LGA 1156 插槽之后的处理器都集成了北桥，独立的北桥已经消失，主板上仅余下南桥。

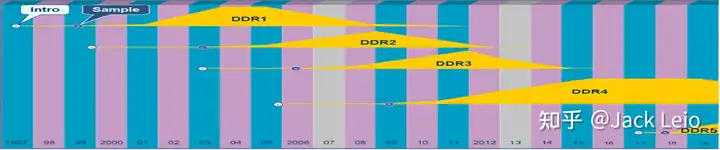

4.内存技术的演进

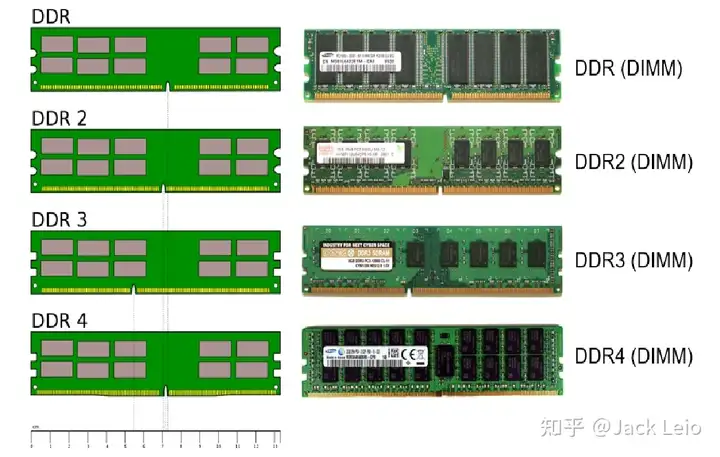

5.DDR内存条的结构组成

内存由内存芯片、电路板、金手指等部分组成

DDR1= 大片+圆口；

DDR2= 小片+圆口；

DDR3= 小片+方口；

DDR4= 小片+方口；

• DDR4 金手指为中间稍突出、边缘收矮（这么设计主要为了比较好插入，并减少印刷电路板在安装DDR4记忆体模组时，所承受的压力）
• DDR4内存条外观变化意味着，DDR4内存不再兼容DDR3，老平台电脑无法升级DDR4内存，除非将CPU和主板都更换为新平台。

6.DDR内存技术对比——DDR1、DDR2和DDR3

关于DDR技术

• DDR严格来说应该叫DDR SDRAM，习惯称为DDR，部分初学者也常看到DDR SDRAM，就认为是SDRAM（误解）。
• DDR SDRAM是Double Data Rate SDRAM的缩写，是双倍速率同步动态随机存储器的意思。DDR内存是在SDRAM内存基础上发展而来的，仍然沿用SDRAM生产体系。
• SDRAM在一个时钟周期内只传输一次数据，它是在时钟的上升期进行数据传输；
• 而DDR内存则是一个时钟周期内传输两次次数据，它能够在时钟的上升期和下 降期各传输一次数据，因此称为双倍速率同步动态随机存储器。DDR内存可以在与SDRAM相同的总线频率下达到更高的数据传输率。

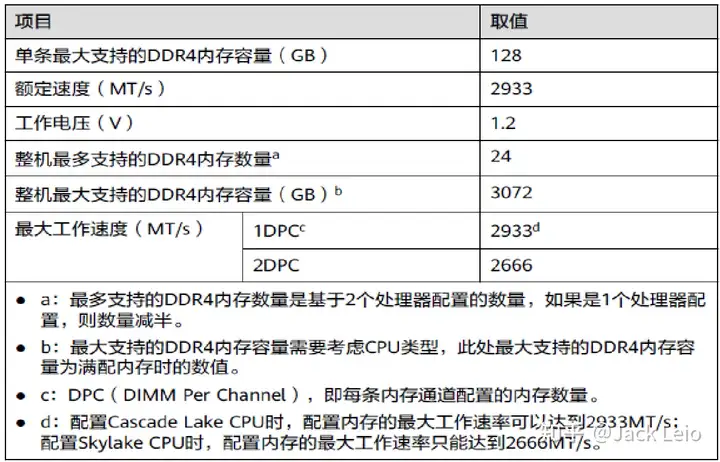

7.DDR4内存参数

DDR4内存保护技术

ECC

Full Mirror

Address Range Mirror

SDDC/SDDC+1

Rank Sparing Mode

Static Virtual Lockstep

Failed DIMM Isolation

Memory Thermal Throttling

Memory Address Parity Protection

Memory Demand/Patrol Scrubbing

Device Tagging

Data Scrambling

ADDDC/ADDDC+1

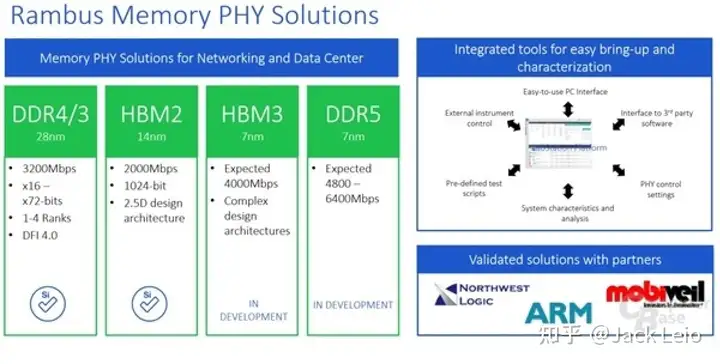

8.DDR5内存参数介绍—Rambus

5年前，Rambus已经公布了DDR5内存和HBM3存储规划，显示：

• HBM3基于7nm工艺，带宽高达4GT/s，按照单芯片1024bit位宽，速度512GB/s到1TB/s，也就是比HBM2直接翻了两番。
• 关于DDR5内存，目标I/O带宽6.4Gbps，总带宽51.2GB/s，频率4800~6400MHz，预取位数16bit，均比DDR4翻番。

• JEDEC还没有正式发布DDR5规范，但是DRAM制造商和SoC设计人员正在全力准备DDR5的发布。
• 在SoC方面，AMD的EPYC Genoa和英特尔的Xeon Sapphire Rapids在2021~ 2022年发布时将支持DDR5 DRAM。

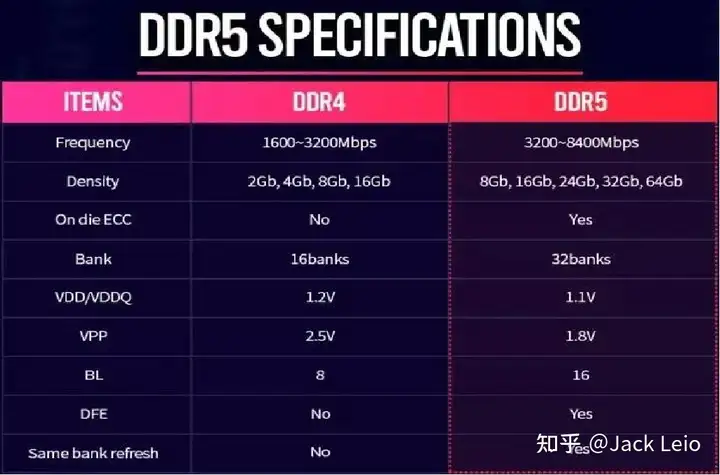

8-1.DDR5内存参数介绍—Samsung

Samsung计划量产DDR5 存储颗粒，单颗高达即8GB；DDR5 预计明年初，将普遍用在终端用户使市场。

• 在时钟频率方面，DDR5最高可至DDR5-8400。双通道DDR5-8400 的频宽高达134.4GB/s，等于双通道DDR4-3200 (51.2GB/s) 的2.625 倍，或等于双通道DDR4-4000 (64GB/s) 的2.1 倍。
• DDR5 带来了更高的数据速率、更低的能耗和更高的密度。DDR5 发布后的最大数据速率为 4800MT/s（百万次/秒），而 DDR4 为 3200MT/s。系统级仿真中的并行比较显示，DDR5 的有效带宽约为 DDR4 的 1.87 倍。
• 在电力消耗部分，DDR5的工作电压为1.1V，低于DDR4的1.2V，能降低单位频宽的功耗达20％以上。

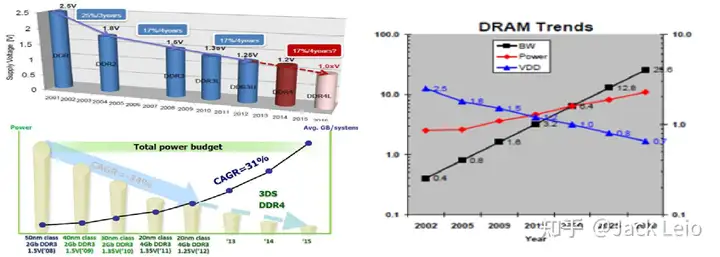

9.内存演进的指标：容量、功耗、性能

• 容量越来越大（4GB -> 8GB -> 16GB ->32GB -> 64GB->..512GB）
• 电压越来越低（1.5v -> 1.35v -> 1.2v…），具体对应 DDR1(2.5V) -> DDR2(1.8V) -> DDR3(1.5v) ->DDR3L(1.35v) -> DDR4(1.2v)->DDR5（1.1V）
• 频率越来越高（1333 -> 1600 -> 1866 -> 2133 -> 2400->..3200）

10.内存保护技术：ECC和ChipKill

在普通的内存上，常常使用一种技术，即Parity，它增加一个检查位给每个资料的字元（或字节），并且能够侦测到一个字符中所有奇（偶）同位的错误，但Parity有一个缺点，当计算机查到某个Byte有错误时，并不能确定错误在哪一个位，也就无法修正错误。

ECC：基于上述情况，产生了一种新的内存纠错技术，那就是ECC，它是一种广泛应用于各种领域的计算机指令中，是一种指令纠错技术。ECC的英文全称是“ Error Checking and Correcting”，对应的中文名称就叫做“错误检查和纠正”，从这个名称我们就可以看出它的主要功能就是“发现并纠正错误”，它比奇偶校正技术更先进的方面主要在于它不仅能发现错误，而且能纠正这些错误。

Chipkill技术是IBM公司为了解决目前服务器内存中ECC技术的不足而开发的，是一种新的ECC内存保护标准。

ECC内存只能同时检测和纠正单一比特错误，但如果同时检测出两个以上比特的数据有错误，则一般无能为力。目前ECC技术之所以在服务器内存中广泛采用：

• 一则是因为在这以前其它新的内存技术还不成熟。
• 再则在目前的服务器中系统速度还是很高，在这种频率上一般来说同时出现多比特错误的现象很少发生，正因为这样才使得ECC技术得到了充分地认可和应用，使得ECC内存技术成为几乎所有服务器上的内存标准。

11.内存条类型介绍

*主流CPU平台选用4GB、8GB、16GB、32GB内存请引导客户使用RDIMM内存；

按体积分

内存分为DIMM、Mini-DIMM、SODIMM（Small Outline DIMM）、MicroDIMM、VLP（Very Low Profile）、ULP（Ultra Low Profile）

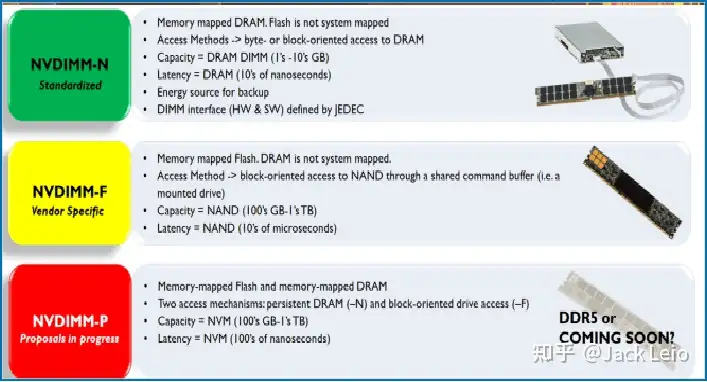

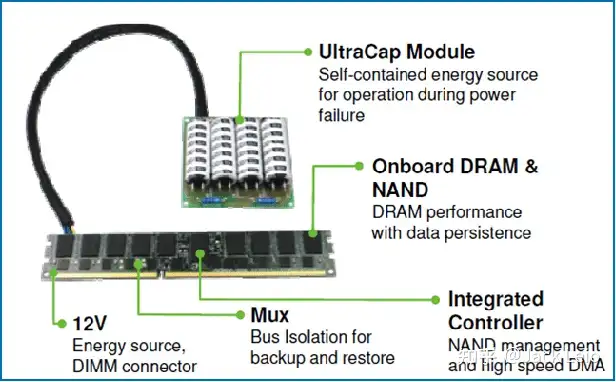

12.NVDIMM介绍

和上面的普通内存相比，还有一种非易失性内存NVDIMM。NVDIMM 是由 JEDEC 固态技术协会所定义，相关內容如下:

• 符合 DDR4 标准.
• 能够相容于标准的 DIMM 插槽.
• Module 上面同时会有DRAM以及NAND Storage,系统运行时, NVDIMM 就像 DRAM 一样进行运算.当系统供电中断时(有可能是突然断电或正常关机), NVDIMM会由超级电容供电, 把DRAM的数据写回NAND Storage中. 当电力恢复, 再把资料搬回 DRAM.

由于当前NVDIMM在硬件上没有太大的优势，且需要软件层面增加较多的适配，所以华为服务器目前暂不支持NVDIMM。预计会在V6 CPU（Cascade CPU）引入另外一种非易失内存：AEP内存。

13.主流内存条厂家介绍

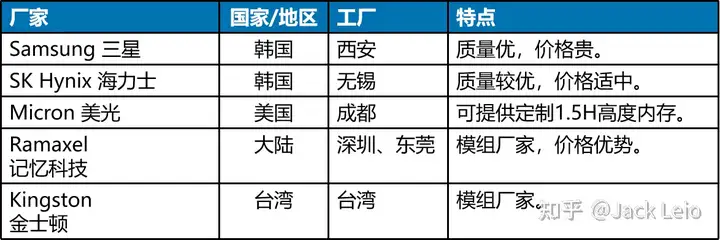

服务器常用内存生产厂家：

内存颗粒（DRAM）三大原厂：Samsung、SK Hynix和Micron。

模组厂家：Ramaxel 和Kingston购买三大原厂颗粒制作内存条（DIMM）

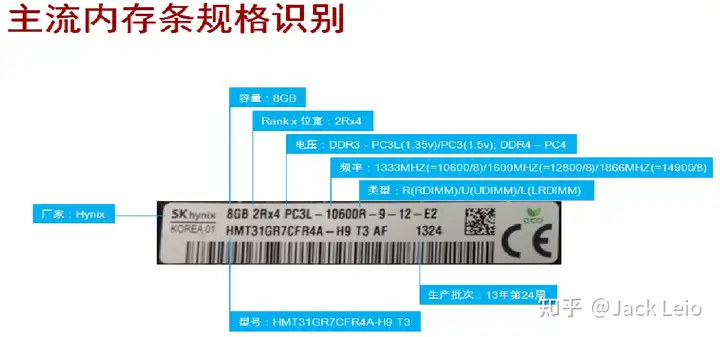

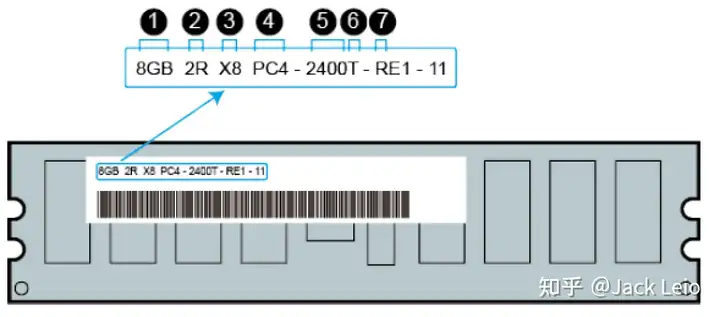

14.内存条规格识别方法

关于RANK说明：

• CPU与内存的接口位宽是64bit，单个内存颗粒的位宽仅有4bit、8bit。
• 因此，必须把多个颗粒并联起来，组成一个位宽为64bit的数据集合，才可以和CPU互连。
• 64bit集合称为一个RANK。

*适用于Samsung、SK Hynix、Micron和Ramaxel内存条。

*内存颗粒越多性能越优（理论上x4 比 x8性能优）。

*内存Rank 数越多性能越优。

15.内存条配置注意事项

支持内存数量的最大值，取决于CPU类型、内存类型、rank数量以及工作电压。

同一台服务器必须使用相同型号的DDR4内存，且全部内存的运行速度均相同，速度值为以下各项的最低值：

● 特定CPU支持的内存速度。

● 特定内存配置最大工作速度。

● 不同类型（RDIMM、LRDIMM）和不同规格（容量、位宽、rank、高度等）的DDR4内存不支持混合使用。

16.服务器内存条配置原则

1、 Purley平台支持的内存类型有RDIMM和LRDIMM；

2、 Purley平台支持的DIMM频率有：2133/2400/2666/2933(CasCade)；

3、推荐采用平衡插法配置内存，所有内存通道配置一样的内存（包括速率、容量、Rank等），不支持不同类型DIMM的混插；

4、多颗CPU配置时，首先保持各个CPU的内存配置一样；

5、当只有一个DIMM时，必须插在给定通道的slot0槽位（离CPU最远的位置）；

6、当单rank、双rank、四rank DIMM插成2DPC，总是先从最远的槽位开始插rank高的DIMM

注：2 DPC：2 DIMM per Channel (每个通道插2根DIMM条)

附：内存带宽计算：

• 满配最大内存带宽 = 内存标称频率*内存总线位数*通道数*CPU个数
• 实际使用的内存带宽 = 内存标称频率*内存总线位数*实际使用的通道数

举例：

如2路CPU，支持64根内存，通道数为6的服务器，配2666的内存条时内存的带宽为：

2666 * 64 * 6 * 2 =2047488 Mbit/s=250GB/s
